一、产品简介

山友重工石料破碎PCL高智能系统电控柜，属于出口型电气控制系统，采用PLC可编程组件控制，全机触摸屏操作，一键式启动方式，设备故障自检，并程序化控制设备启停。同时系统还可配备电量计量，产量统计等功能，有效对设备产能作出监控。

1、组成部分

该电控柜智能系统分为以下几个部分：

①中央控制模块

工业电脑、可编程PLC模块作为中央处理器，根据破碎机实际情况编写程序，并处理各个单元传感器反馈信号，通过触摸屏实现智能控制和人机互通。

②电控系统

根据控制需要配备每台设备的启动、停止控制元件(包括空气开关、接触器、软启动器、变频器、热保护器等)。

③传感器

用于整套设备的监控系统，包括检测设备负荷的电流传感器、检测轴承温度的热敏传感器、检测主要设备振动量的传感器、用于实时监控的影像系统、检测电量消耗的电能传感器、检测产量的压敏传感器等。

④信息共享系统

信息生成和发布单元（产量、电能损耗、每天生产时间、故障停机原因自动生成报告，采用信息方式发布到管理员手机上），让管理员对于设备的状态一目了然。

2、案例图片

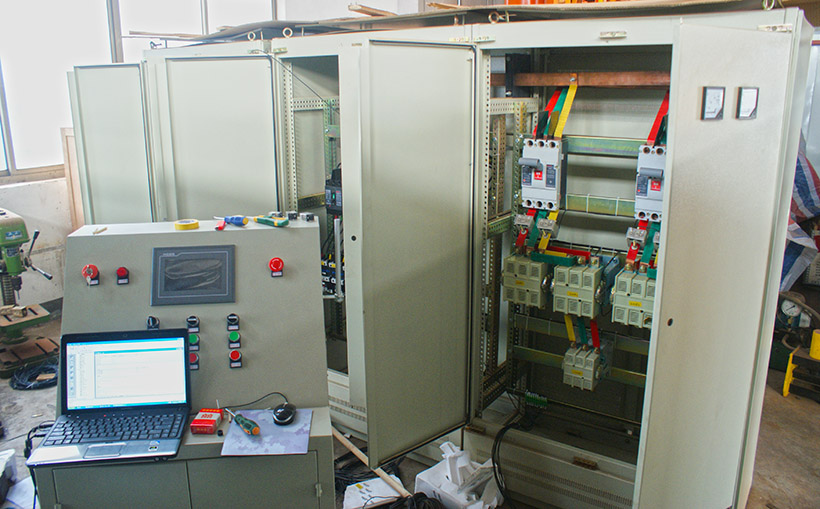

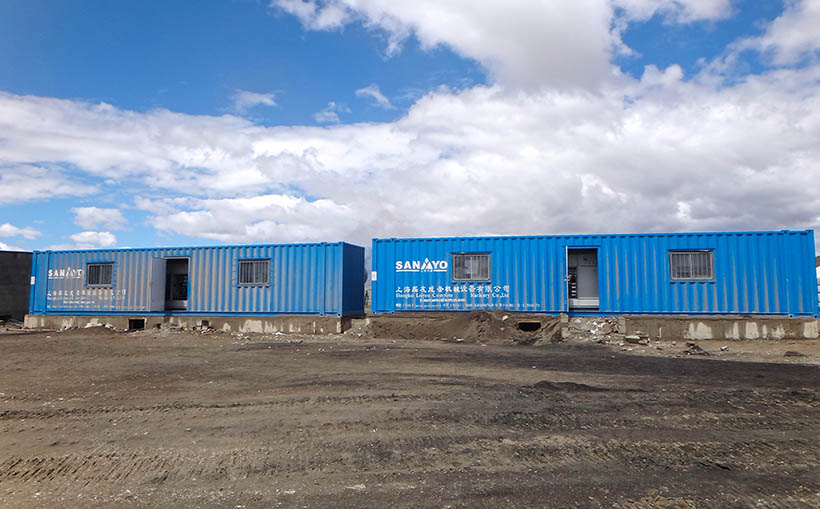

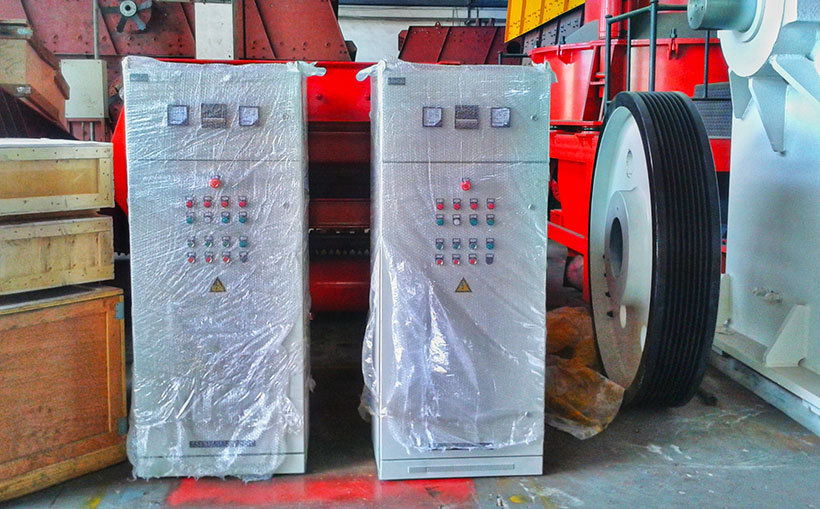

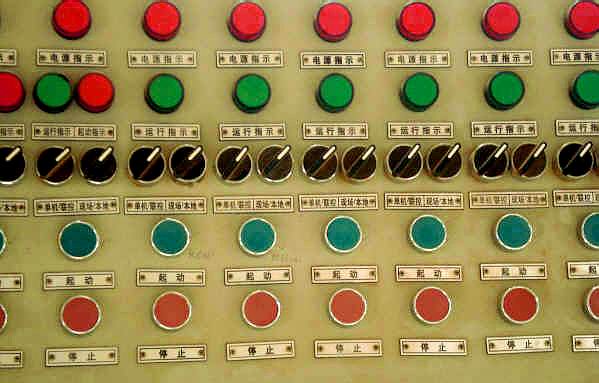

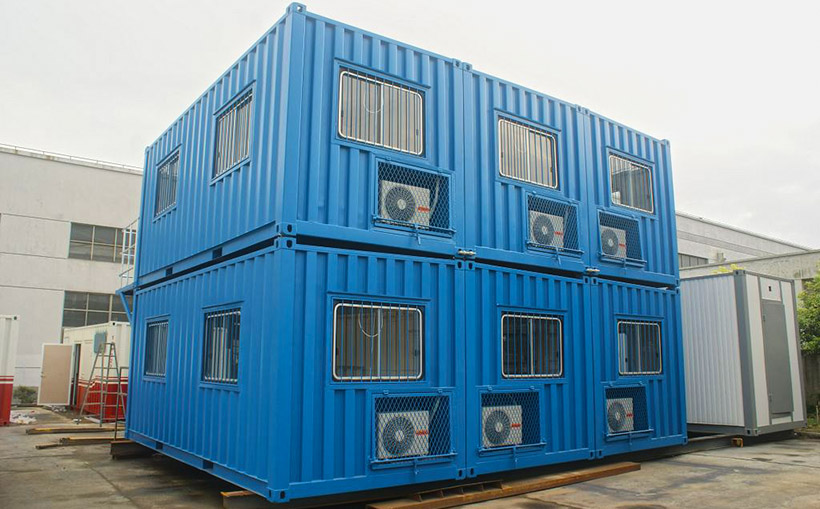

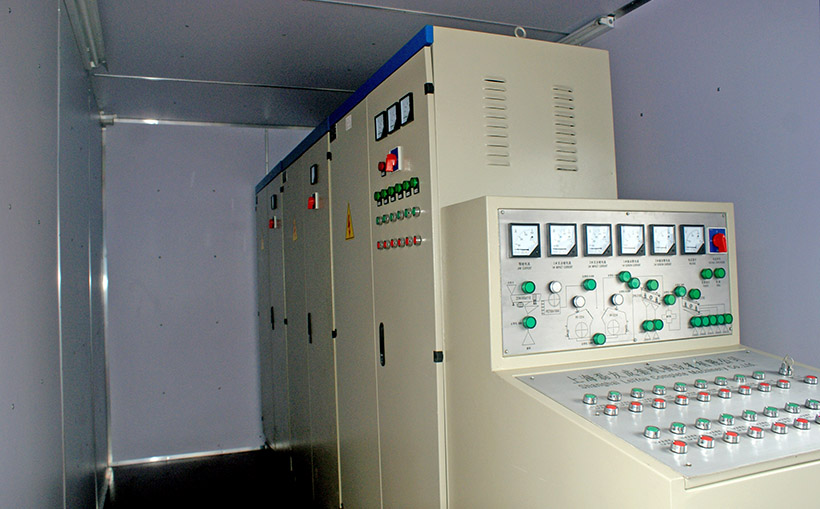

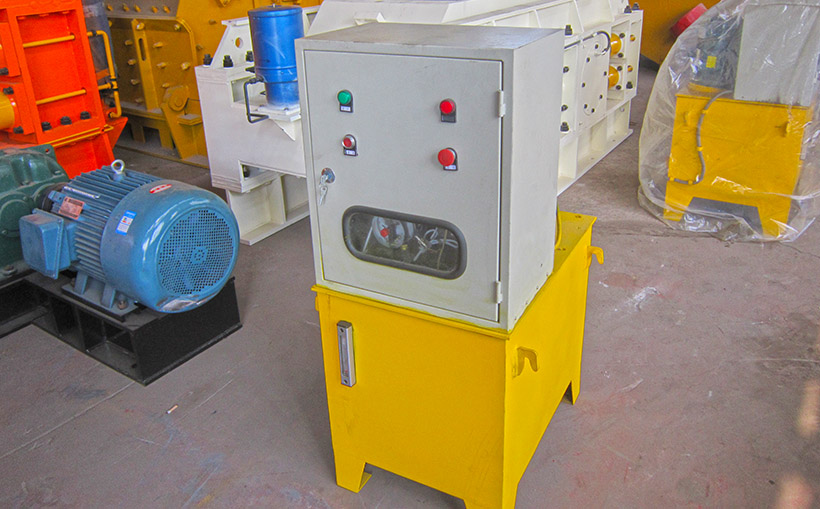

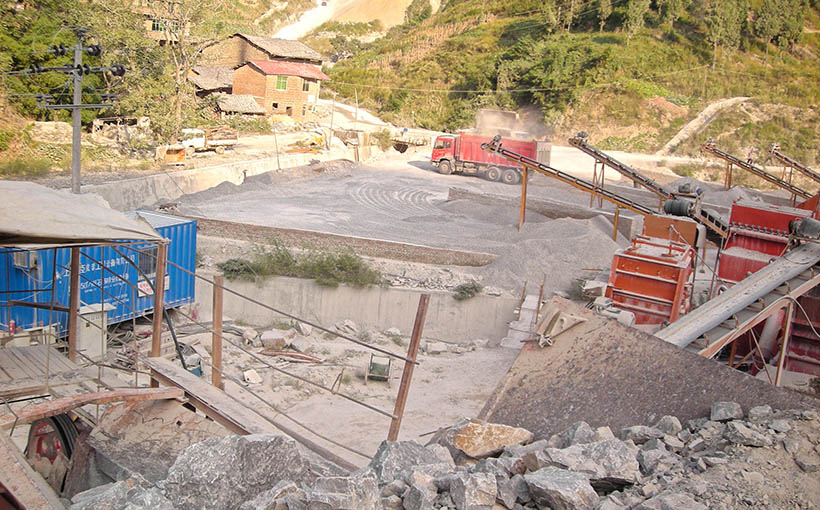

下面是各石料破碎生产线中，智能电控柜的现场生产图（实拍）：

二、产品功能特点

智能电控操作系统（电控柜）主要特点及可以实现的功能：

1、一键式启动、停止生产线（One button start or stop of the production line.）

• 在自动模式下，启动设备只需要按一个按钮，各个主机按照顺序自动启动；

  In auto mode, just press one button, all main machines will start in order.

• 需要停机时，按下停机按钮，设备按照程序停机；

  When needed, all machines will stop in order by just press STOP button.

• 在检修状态，设备可以手动单个启动，进行调试；

  In maintenance mode, each machine can be started alone for adjusting.

• 具备手动按钮备用系统，在触摸屏不能正常工作的时，可以通过按钮开关控制生产线。

  Standby manual control system. Production line can be controlled by button switch in case that the touch screen does not work properly.

2、设备正常运转时智能监测设备的工作状态（Intelligently monitoring working conditions of the equipment during normal running.）

• 设备发生故障导致电机卡死时，系统根据电机所在的位置，自动停止与此设备相关联的设备，

  When motor stops in case of equipment failure, the system will automatically stop all machines connected.

• 通过主要机器的轴承温度传感器，反馈设备工作状态；

  Working status can be monitored through temperature sensor of the bearing installed on the main machines.

• 检测各个主要主机电流和振动量（制砂机），处理器内部预设计算公式和标准负荷数据库，判  断生产线各个环节是否符合正常产量；

  Detect current of each main machine and vibration of sand making machine, and find out whether each unit works well or not through comparing data calculated by the default formula in the processor and standard load database

• 现场监控自动存盘，生产线操作室和管理者办公室具备视频监控功能，实时监控现场的工作状态，保证生产安全，监督工作状态。并将影像信息保持存盘30天，管理员可以随时调阅当月的每天工作状态；

  Automatically save of on-site monitoring data. There have video monitoring system in both operating room and administrator’s office. They can live monitoring production status of the site, to ensure production safety and supervision of working conditions. Video data of the monitoring can be stored for 30 days, the administrator can review working status of everyday of the month anytime.

• 生产线数据采集长期备份，管理员随时可以调取各个时间段的工作情况，设备运转情况；

  Life time backup for data of the production line collected. The administrator can review working conditions of the various periods of time and running status of the equipment.

• 系统设置密码进入，防止误操作造成安全隐患。

  Password is set for log in to prevent potential security problem from improper operation.

3、日汇报和月汇报（Daily report and monthly report）

• 生产线工作24小时后，会自动生成日汇报短信给管理者，包括日产能、电能消耗、当日工作总时间。

  Daily report including daily production capacity, power consumption, total working time of the day will be automatically generated and sent to the administrator via SMS every 24 hours of running of the production line.

• 生产线工作30日后，会自动生成月汇报短信给管理者，包括月产能、月电能消耗、当月工作总时间。

  Monthly report of production capacity, power consumption and total working time will be automatically generated and sent to the administrator via SMS every 30 days of running of the production line.

三、性能参数

性能参数视具体生产线而定，如下图：
