一、产品简介

液压反击式破碎机，又称‘液压反击破’，其实，它就是普通的反击式破碎机中加装了液压系统，让其在遇到破碎像铁块这一类不可破碎物品的时候，通过液压调控，将其排出（吐出），从而起到保护破碎腔及保证破碎的正常运行。通常搭配颚式破碎机，进行二次的中碎、细碎作业。

1、结构组成

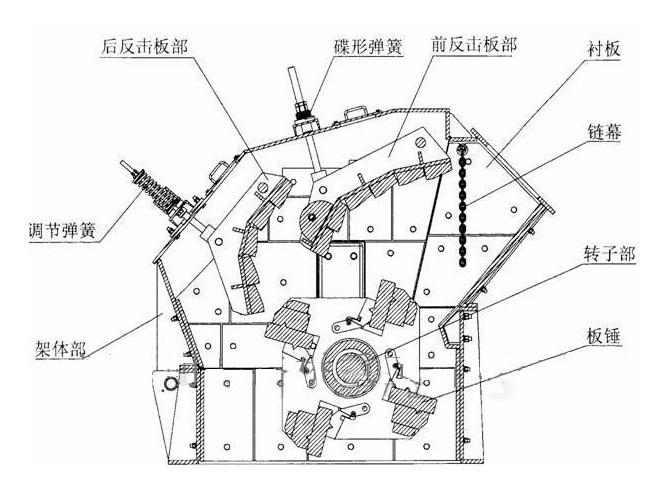

废话不多说，直接上液压反击式破碎机的内部结构图，各个部件的名称也都有标注，详情如下：

当然，上面的只是简易化的结构图纸，那么，实际生产出来，这个液压颚式破碎机又长个什么样子呢？其实，每个厂家生产出来的，多少长得还是有差异的，但看个大体轮廓应该不会错，下面以sanyyo（山友重工）为例，看看液压破碎机的实际样子吧。

2、工作原理

同普通反击式破碎机一样，液压破碎机的工作原理也是利用冲击能进行破碎的一种机制，其详细的工作/驱动路线如下：

1. 电机带动板锤处于高速转动状态；

2. 当物料进入板锤作用区时，受到板锤的高速冲击而破碎；

3. 并被抛向安装在转子上方的反击装置上再次破碎；

4. 然后又从反击破衬板上弹回到板锤作用区重新破碎；

5. 此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止；

• 值得一提的是，通过调整反击架与转子架之间的间隙，可达到改变物料粒度和物料形状的目的；

• 而液压系统的作用就是，当非破碎物（如铁块）进入破碎腔后，液压就会达到阈值，至使前后反击架自动后退，而非破碎物就会从机内排出，从而起到保护破碎腔、及破碎过程的高效稳定。

下面用一张gif的动图，简单表示一下其工作原理：

3、应用场景

液压反击式破碎机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门， 在高速公路建设、水利工程、建筑碎石、机制砂加工等领域广泛应用，非常适合破碎各种软、 中硬矿石。进行粗碎、中碎、细碎作业。

处理范围包括重晶石、石灰石、方解石、白云石、废弃混凝土、建筑垃圾等200多种石料。

二、优势特点

山友重工生产的欧版液压反击式破碎机，主要优势特点有如下几个：

1. 高铬新型加厚耐磨板锤，独特齿式反击衬板，刚性强、耐磨损；

   High chromium made new thickened abrasion resistant blow bar. Unique tooth counter liner, strong rigidity and anti-wearing.

2. 具有整形功能，产品呈立方体，堆积密度大，排料粒度大小可调，简化流程；

   It has function of shape forming. Finished products are in the shape of cubic, thence with big bulk density. Discharge size can be adjusted with simplified process.

3. 均整板结构使排料更呈小粒径和立方体形无内裂纹；衬板设计排放较小的尺寸, 立方状, 无裂口材料；

   The whole plate structure makes crushed products much smaller particle diameter and without internal crack. The liner is designed for discharging small size of products, which is in cube shape and without any cracking material.

4. 低宽喂入口方便喂入加大物料，便于生产线布置和增大进料尺寸；使用和维修方便能够作选择性破碎；

   Low and wide designed feed opening makes it easy for feeding big material and layout of production line. It is easy to operate and maintain. Selective crushing can be reached.

5. 液压开盖，衬板为方形设计，通用互换性高，拉环式坚固，极大地节省更换易损件时间；

   Cover is opened hydraulically. Side guard plate are designed in square shape and with pull ring, thence is interchangeable with each other and saves times of changing wearing parts.

6. 反击破配有多功能液压站，具有一键式快速液压高速调节排料间隙和开盖功能.

   This Impact crusher is equipped with multi-function hydraulic station, which has the function of high-speed adjusting discharge gap and open the cover fast and hydraulically with just one push.

三、性能参数

性能参数又称‘技术参数’，下面是sanyyo（山友重工）HM系列欧版液压反击式破碎机的产品列表，及其生产能力、进出料、功率的参数，详情如下：

四、易损部件

同所有反击式破碎机一样，液压反击破的易损部件也主要在两个地方（非常常见）：

• ①板锤；

• ②反击板；
